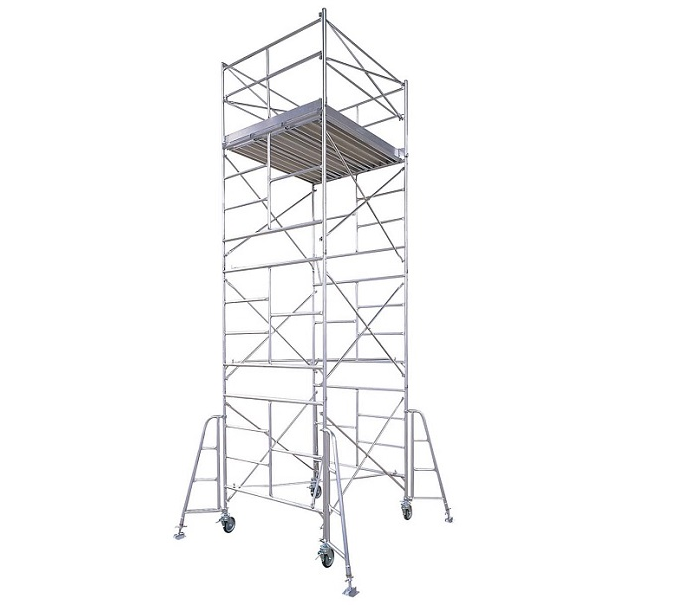

BMA ローリングタワー

BMA ローリングタワー
メーカー名 長谷川工業株式会社
特 長
- 最大使用質量200kg
- 作業床1,440巾タイプ
- 補助用幅木
- 足場板(アンチスリップ):アンチスリップ加工により滑りを防止します。仮設工業会認定品。
- キャスター:移動のラクな大径車輪、ブレーキつきです。(Ø200mmスチール製)仮設工業会認定品。
規 格
型 式 | 全 高 (m) | 作 業 床 | 作 業 床 | 設 置 寸 法(mm) | 重 量(kg) |
---|---|---|---|---|---|
高さ(m) | 寸法(m) | (外部支え装着時) | |||
BMA-1段 | 1.78 | 1.78 | 1.44×1.69 | 1584×2120 | 77.8 |
BMA-2段 | 4.25 | 3.28 | 127.5 | ||
BMA-3段 | 5.75 | 4.78 | (2344×2620) | 175.5 | |
幅木付安全手摺(一式) | 10668 | ||||
外部支え 4本1組 *3段には標準装備 | 10669 |
構成部品
品 名 | 型 式 | 仮設 | 重量 | 構 成 内 容 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
認定 | (kg) | 1段 | 2段 | 3段 | ||||||||
はしご枠 | TH-1515a | 10808 | 10.0 | 2 | 4 | 6 | ||||||
足場板(アンチスリップ) | YKH-4818a | 10809 | ○ | 8.6 | 3 | 3 | 3 | |||||
Xブレス | XE-1 | 10810 | 2.0 | 3 | 5 | 8 | ||||||
補助用幅木 | BMA用 | 16078 | 0.85 | – | 2 | 2 | ||||||
手摺用ブレス | XE-2 | 10867 | 1.7 | – | 2 | 2 | ||||||
手摺枠(昇降口開閉式) | HRF-159HKa | 10811 | 7.1 | – | 2 | 2 | ||||||
手摺 | ASB-18 | 10813 | 0.75 | – | 4 | 4 | ||||||
幅木 | ASH-18H | 10812 | 1.7 | – | 2 | 2 | ||||||
キャスター | SM-200 | 10715 | ○ | 6.5 | 4 | 4 | 4 | |||||
外部支え | APF-514 | 10795 | 5.5 | – | – | 4 | ||||||
管端金具 | – | 10775 | – | 4 | 4 | 4 | ||||||
管端金具シーターピン | – | 10776 | – | 4 | 4 | 4 |
